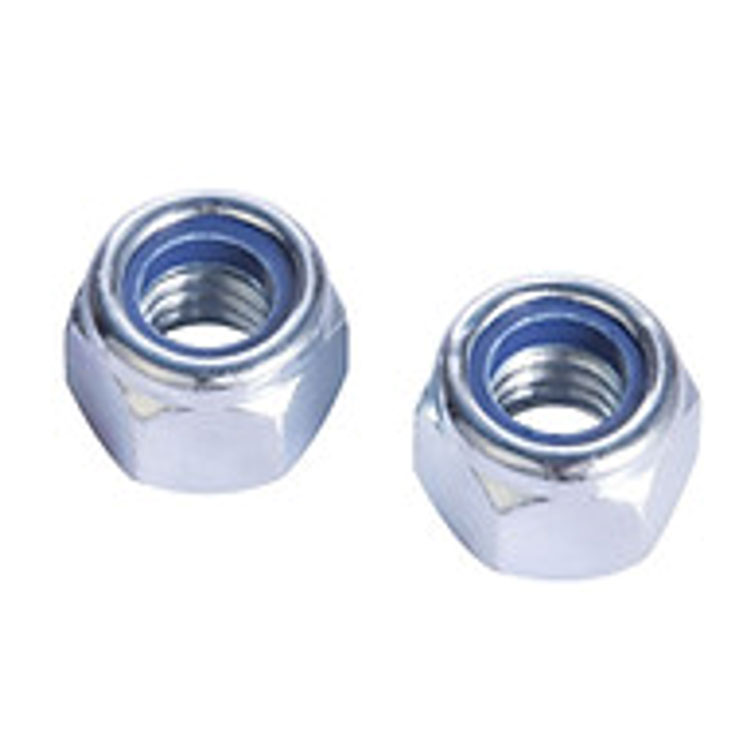

Contratuercas con inserto de nailonson una de las soluciones de fijación más utilizadas para evitar que los pernos se aflojen bajo vibraciones, golpes o cargas dinámicas. Ofrecen una alternativa sencilla, fiable y rentable a métodos de bloqueo más complejos, como adhesivos, roscas deformadas o tuercas almenadas con pasadores de chaveta.
El diseño es sencillo pero muy eficaz:
Se inserta permanentemente un anillo de nailon de alta calidad (normalmente nailon 6/6) en la parte superior o media del orificio roscado de la tuerca.
El diámetro interior de este anillo de nailon es ligeramente más pequeño que el diámetro mayor de la rosca del perno correspondiente.
Cuando enroscas el perno, las roscas del perno cortan y comprimen el anillo de nailon, creando un ajuste de interferencia apretado.
Esta interferencia genera una presión radial continua contra las roscas de los pernos, lo que produce una resistencia de fricción constante que se opone al aflojamiento rotacional.
A diferencia de los dispositivos de bloqueo mecánico (por ejemplo, arandelas con lengüeta o bridas para cables), este sistema no depende de componentes externos: la acción de bloqueo está integrada en la propia tuerca.
Contratuercas con inserto de nailonfuncionan excepcionalmente bien en entornos de alta vibración. Los datos de la industria los califican constantemente como adecuados para condiciones de vibración severas, lo que los convierte en la opción preferida para automóviles, maquinaria industrial y equipos para exteriores.
Este es el factor más crítico a la hora de seleccionar estos frutos secos:
| Condición | Rango de temperatura |
|---|---|
| Operación continua | –50°C a +100°C |
| Exposición a corto plazo/intermitente | Hasta +250°C (dependiendo del grado de nailon) |
Por encima de +100°C, el nailon se ablanda y pierde su par de bloqueo.
Por debajo de –50 °C, el nailon se vuelve quebradizo y puede agrietarse durante la instalación o bajo impacto.
Consejo práctico: Si su aplicación presenta temperaturas sostenidas superiores a 100 °C, considere la posibilidad de utilizar contratuercas totalmente metálicas o variantes de nailon de alta temperatura (consulte a su proveedor).
El anillo de nailon se deforma plásticamente en la primera instalación; ese primer torque es el más alto.
| Número de usos | Par de bloqueo residual típico |
|---|---|
| 1ra instalación | 100% (línea de base) |
| 2.ª y 3.ª reutilización | ~70–85% |
| 5+ reutilizaciones | No recomendado para juntas críticas. |
En aplicaciones críticas para la seguridad (por ejemplo, sistemas de frenos, suspensión, equipos de elevación), instale siempre una tuerca nueva.
Puede instalarlos con llaves de mano, enchufes o herramientas eléctricas estándar. Sin embargo:
Velocidad máxima recomendada: 150 RPM cuando se utilizan controladores neumáticos o eléctricos. Las velocidades más altas generan calor por fricción que puede dañar el inserto de nailon antes de que se asiente por completo.
| Material | Lo mejor para el medio ambiente | Grados comunes |
|---|---|---|
| Acero al carbono (cincado) | Condiciones generales interiores/secas | Grado 8, 10B21 |
| Acero al carbono (óxido negro) | Acabado estético, resistente al aceite ligero | Grado 8 |
| Acero inoxidable 304 (A2) | Humedad, lavado, productos químicos suaves | A2‑70 |
| Acero inoxidable 316 (A4) | Marinos, niebla salina, productos químicos agresivos. | A4‑80 |
El galvanizado con pasivación trivalente es el acabado rentable más común para uso industrial. Para entornos costeros o marinos al aire libre, se recomienda encarecidamente el acero inoxidable A4‑316.
El estándar mundial más reconocido para contratuercas con inserto de nailon es:
| Estándar | Descripción |
|---|---|
| DIN 985 | Tuercas hexagonales con inserto no metálico: tipo fino |
| DIN 982 | Tuercas hexagonales con inserto no metálico: tipo grueso/de altura completa |
| ISO 7040 | Tuercas de torsión predominante: inserto no metálico (métrico, grueso) |
| ISO 10511 | Tuercas de torsión predominante: inserto no metálico (métrico, fino) |
Para sistemas en pulgadas, ANSI/ASME B18.16.6 cubre las contratuercas con inserto de nailon en roscas UNC/UNF.
Consejo: Verifique siempre los valores de torsión predominantes según el estándar correspondiente para garantizar el cumplimiento de sus requisitos de diseño.
Inspeccione el anillo de nailon antes de la instalación; no debe tener grietas, astillas ni contaminación por aceite.
Inicie la tuerca manualmente para evitar roscas cruzadas, lo que es más probable debido al ajuste de interferencia.
Cuando utilice herramientas eléctricas, ajuste el embrague para evitar un torque excesivo; el torque predominante se suma al torque de asiento final, por lo que la configuración de su herramienta debe tener en cuenta esto.
Utilice un lubricante en las roscas de los pernos (si está permitido); esto puede reducir el desgaste, especialmente con acero inoxidable, pero tenga en cuenta que la lubricación puede reducir ligeramente el par de bloqueo efectivo.
Si la tuerca se siente anormalmente floja durante las primeras roscas, es posible que el anillo de nailon esté desgastado o defectuoso; deséchelo.
| Industria/Sector | Usos de ejemplo |
|---|---|
| Automotor | Soportes de motor, soportes de escape, varillajes de suspensión, componentes de la línea motriz |
| Maquinaria industrial | Bases de motores, bridas de bombas, cubiertas de cajas de cambios, sistemas transportadores |
| Equipo de construcción | Puntos de pivote de excavadora, conexiones de grúa, pernos de acero estructural |
| Maquinaria agrícola | Accesorios para tractores, cuchillas para cosechadoras, conjuntos de cultivadores |
| Fabricación general | Conjuntos de electrodomésticos, muebles, armarios eléctricos, unidades HVAC. |
| Bricolaje / pasatiempo | Bicicletas, plataformas de corte, enganches de remolque, plantillas para talleres domésticos |
| Método | Resistencia a las vibraciones | Reutilizable | rango de temperatura | Costo |
|---|---|---|---|---|
| Tuerca de inserción de nailon | Excelente | Limitado | –50 a +100°C | Bajo-Moderado |
| Tuerca deformada totalmente metálica | Excelente | 1 a 3 veces | –200 a +600°C | Moderado |
| Fijador de roscas químico (p. ej., Loctite) | Bien | No (volver a aplicar) | –50 a +150°C | Bajo (por uso) |
| Tuerca almenada + pasador de chaveta | Bien | Sí | Ilimitado | Bajo |
| arandela de resorte | Pobre | Sí | Ilimitado | muy bajo |
Elígelos cuando:
Su conjunto experimenta vibraciones de moderadas a severas.
Para el 80% de las aplicaciones industriales y automotrices en general, una contratuerca con inserto de nailon y acero al carbono galvanizado según DIN 985 ofrece el mejor equilibrio entre rendimiento, costo y disponibilidad.
Siempre revisa:
Tamaño y paso de la rosca (métrico frente a pulgadas)
Clase de propiedad (por ejemplo, 8, 10 o inoxidable)
Perfil de temperatura de su entorno operativo
Ya sea que necesite una versión delgada (DIN 985) o de altura completa (DIN 982) para su longitud de sujeción
Úselos correctamente y le brindarán conexiones sin problemas y con mantenimiento reducido durante años.
